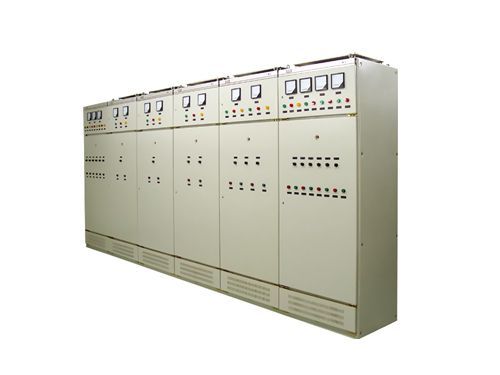

ggd型系列交流低压配电柜

GGD型系列交流低压配电柜概述:

      GGD型系列交流低压配电柜,适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz、额定工作电压380V、额定工作电流4000A及以下的配电系统,作为动力、照明及配电设备的电能转换及控制。

      GGD型系列交流低压配电柜是根据国家电网公司及电力用户要求,本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力强、动(热)稳定性好、电气方案灵活、组合方便、系列性及实用性强,结构新颖、防护等级高等特点,可作为低压成套开关设备的更新换代产品。  GGD型系类交流低压配电柜,符合ICE439《低压成套开关设备》、GB7251《低压成套开关设备》等标准。

装置特点:

    GGD型系类交流低压配电柜柜体采用通用柜体形式,构架由8MF冷变型钢局部焊接组装,构架零件及专用配件由型钢定点生产厂配套供货。通用柜零部件按原理设计,并有20模安装孔,通用系数高,可以使工厂实现预生产,缩短了生产制造周期,提高了工作效率。

    GGD柜设计充分考虑到柜体运行中的散热问题,在柜体上下两端均有不同数量的糟孔,当柜内电器元件发热后热量上升,通过上端糟孔排出,而冷风不断地由下端糟孔补充进柜,使密封的柜体自下而上形成一个自然风道,达到散热效果。

    GGD柜按照现代工业产品造型设计要求,采用黄金分割方法设计柜体外形和各部分的分割尺寸,使柜体美观大方,面目一新。

    柜门采用转轴活动铰链与构架相连,安装、拆卸方便,门的折边处均嵌有山形橡塑条,关门时柜门与构架之间嵌有一定压缩行程,能防止门与柜体直接接触,提高了柜门的防护等级。

    装有电器元件的仪表门用多股软铜线与构架连接,柜内的安装件与构架间用滚花螺钉连接,使整柜构成完整的接地保护电路。

    柜体面漆选用聚酯桔型烘漆,附着力强,质感好,整柜呈亚光色调,避免了炫目效应,给值班人员创造了较舒适的视觉环境。

    柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的死角装有吊环,便于起吊和装运。

    柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20~IP40之间选择。

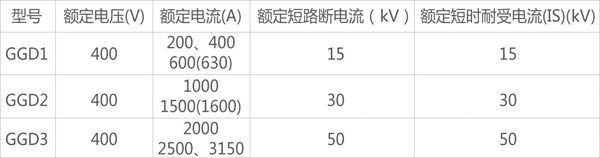

基本参数:

ggd型系列交流低压配电柜
